高速波形采集是太赫兹成像的关键

脉冲太赫兹成像可以提供有关样品的各种信息。无论是特定层的厚度，是否存在内部空隙bob综合平台，特定气体的检测，或泡沫层中的密度分布，脉冲太赫兹图像可以提供有价值的信息。尽管它产生了三维数据集，但是在表面和内部结构上的信息，脉冲成像的缺点之一是它一次收集一个像素。

必须在对象上扫描单点太赫兹传感器以创建图像。这使得每个像素可以被获取的速度特别重要。

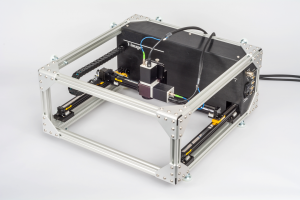

对于大多数系统，可以使用双轴扫描仪执行成像。Terametrix提供T-Image^®X-Y扫描仪。T图像能够以每秒高达150mm的速率扫描，并且可以向下降到25微米的步骤（其远低于太赫兹梁的最小光斑尺寸）。成像速度仍然会受到单个像素可以测量的速率的限制。

Terametrix T射线^®5000太赫兹控制单元（TCU）具有最高的速度波形采集率。即使是较低的速度版本（TCU5210和TCU5213）也比当今市场上的大多数系统更快，波形采集率为100像素每秒。高速版本（TCU5211和TCU5212）无与伦比，采集率为1000像素，每秒1000像素。

可以在反射中配置T图像，如此所示，或在传输中，可以在任何方向上部署。这允许扫描墙壁或绘画。整个系统是便携式的，因此可以采取对象的位置而不是要求它被带到实验室。

对于较大的像素尺寸（大于150微米），图像采集率将受到T图像的速度限制。为了克服这种限制，可以用偏转扫描仪替换扫描轴。这种类型的成像仪可以实时产生横截面图像。

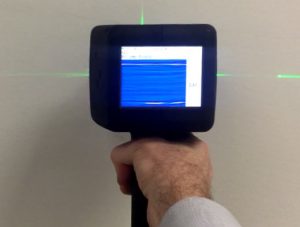

该扫描仪，线路扫描仪或LSG的手持版本可以产生地下结构的实时图像。这里，LSG显示在房间干墙下的支撑螺柱。

虽然这两个成像者都令人印象深刻，但由于Terametrix T射线5000的高获取速度，它们仅是可能的。
