用PICOSecond精度测量光网络中的延迟

在光网络中，在消息或信号上的动作是时间至关重要的情况下，延迟成为关键的设计元素。通信网络中的延迟包括消息的网络和处理，以及通过物理光纤的传输延迟。测量和优化该光传输延迟对于诊断数据中心中的延迟问题或维持质量控制在精密光纤链路中的质量控制方面可能是至关重要的。幸运的是，Luna OBR 4600可以用PicoSecond精度测量此延迟。

具体地，延迟是在光传输介质中行进或传播的光信号的时间延迟。延迟与通过方程的光纤的长度有关

在哪里L.是长度，C是真空中的光速和N是光纤的折射率。

因为这Luna OBR.可以测量短纤维网络中的损失和反射，具有超高分辨率（取样分辨率为10μm），并且通过分析反射之间的时间延迟，提取光纤或波导的片段的精确长度或等待时间是直接的事件。实际上，OBR 4600能够以这种方式测量延迟或长度，精度为总长度（或延迟）的0.0034％。例如，对于30M光纤，这对应于总长度测量精度优于1mm，其等于标准光纤的延迟测量精度为约5ps。请注意，这是绝对的准确性;实际测量分辨率将要高得多。

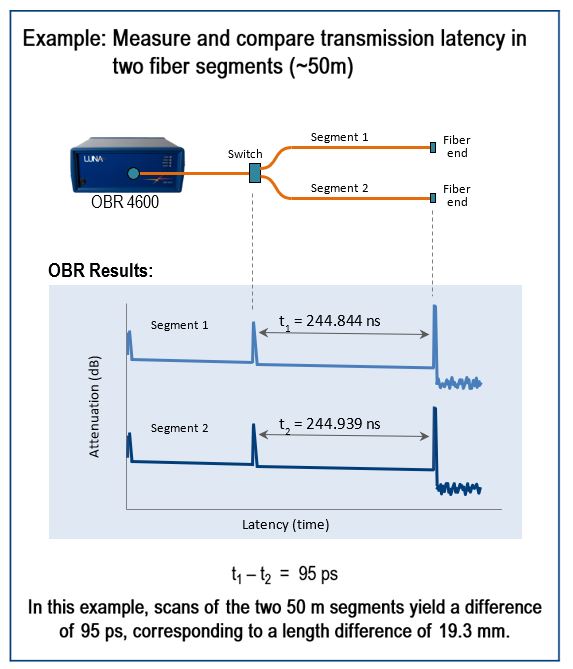

该示例说明了测量两个光纤段的长度或等待时间的任何差异的典型应用，每个差异约为50米。OBR 4600扫描两个段，并且每个段的延迟被段的开始和结束连接器处的两个反射之间的距离表示。在此示例中，发现延迟的差异为95 ps。对于该纤维，这相当于长度约为19.3毫米的差异。

测量长度和延迟只是多功能OBR反射计的应用。概述OBR和超高分辨率光学反射测量仪的常见应用，请务必下载Luna的OBR白皮R.。
