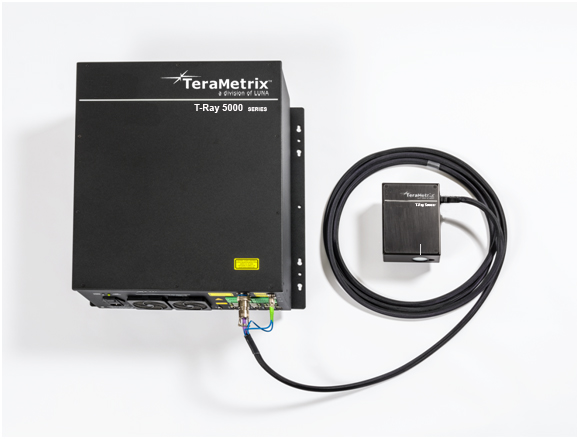

产品聚光灯：T-RAY®5000太赫兹控制单元
T-RAY®5000智能太赫兹控制单元（TCU）是T-Gauge®传感器配置的核心。TCU包括短脉冲激光器，时间延迟轨，数据收集电子产品和强大的计算引擎。通过10ms或1ms的波形采集时间，根据配置，智能TCU是最快，全功能的时域Terahertz Controller可用。
适用于工业和科学应用中的TCU监测和控制THZ生成和检测的所有方面。它将精确控制的光学信号提供给太赫兹发射器和接收器，或T-Gauge®传感器头，使它们能够生成和接收太赫兹信号。测量数据以高达1kHz的速率在控制单元内处理，使T-ray®5000成为可用的最快的太赫兹系统之一。
由T-Gauge®传感器头生成的数据并由T-ray®5000控制单元处理，使得同时可以多次测量产品。一个T-Gauge®传感器可以在单次通过中测量样品的基重，卡钳厚度，多层厚度和密度。bob综合平台
连接到单独的发射器和接收器，T-RAY®5000控制单元可以执行光谱测量以及传输和反射成像。
T-RAY®5000控制单元和附件与适合工业环境的强大连接点和接口连接。适用的连接可用于允许与大多数QC系统或实验应用的无缝集成。行业标准接口连接与T-Gauge®传感器直接进行集成。
TCU目前有4个变化，每个变化具有不同的高速延迟（HSD），其确定波形长度和速度。作出决定TCU配置最佳适合您的需求可以基于以下因素：
- bob综合平台样品的厚度：The reflection from both surfaces must be in the time window
- 所需的测量速率：如果需要高速测量，可能需要使用1000 Hz系统
- Waveform averaging:对于一些困难的测量，它有助于平均几个测量值，以提高带宽（波形平均）或精度（测量平均值）。这可能需要1000Hz系统，使得即使具有至少100Hz的平均值，也会保持至少100Hz。
- 性能绑架破碎机：在TCU的给定波形采集速率下，始终找到最佳性能，用于TCU的给定波形采集率（即1000Hz的80PS和100Hz的320PS）。
The TCU Model Number specifies the configuration of the HSD, the Industrial Interface, and whether the solid-state drive is internal or external. The model number is of the form TCU5xyz, where the options for x, y and z are listed below.
x指定SSD是否在TCU中，或者它是可拆卸的。
| X Options | |
| 2 | Internal SSD |
| 3. | 外部SSD |
Y指定是否存在工业界面，其包括附加（共享）以太网端口，6个编码器输入，16个数字输入和16个数字输出。
| y选项 | |
| 1 | 工业界面 |
| 2 | 没有工业界面 |
z指定高速延迟的选择。
| z选项 | |||
延迟长度（PS） |
延迟长度（反射，mm） |
波形采集率（Hz） |
|
0. |
320 |
48. |
10.0. |
1 |
80 |
12. |
1000 |
2 |
160. |
24. |
1000 |
3. |
700 |
10.5 |
10.0. |
The length of the delay (mm) mentioned above is for propagation in air. Since light slows down as it travels through material, the maximum thickness of product that can be measured will be reduced by the index of refraction at THz frequencies. For foams this index can be as low as 1.1, while for ceramics it can be 3 or higher.
For more information on TeraMetrix measurement systems and which T-Ray® 5000 Terahertz Control Unit can help improve your manufacturing process please联系我们的团队。
